Tuleja kątowa z gwintem zew. walcowym BSPP
powrót
Armatura pneumatyczna z mosiądzu niklowanego RQS zawiera szeroką gamę redukcji, trójników, kolan, korków, złączy, tulei oraz łączników.
Armatura zgodna jest z Dyrektywą 2011/65/UE (RoHS) oraz spełnia wymogi Dyrektywy ciśnieniowej PED 2014/68/UE.
Medium:
- Sprężone powietrze, oleje oraz płyny i gazy zgodne z zastosowanymi materiałami
Materiał wykonania:
- Mosiądz MS58 niklowany
- NBR (O-ring)
- Aluminium (element VB)
Rodzaj gwintów:
- BSPP - gwint Withwortha rurowy walcowy DIN/ISO 228 (G) od 1/8"-1"
- BSPT - gwint Withwortha stożkowy ISO 7/1 (R) - od 1/8"-1"
- M - gwint metryczny ISO/DIN 13 - M5
Normy:
- Dyrektywa ciśnieniowa PED 2014/68/UE
- Armatura gwintowana zgodna z dyrektywą 2011/65/UE (RoHS)
Tuleja kątowa na wąż 6 z gwintem zew. 1/8" walcowym BSPP
Symbol: GL 1806
Rozmiar gwintu: 1/8"
Rozmiar przewodu: 6
Ciśnienie robocze maksymalne: 150 bar
Temperatura robocza: Od -20°C do +80°C
Klucz: 10

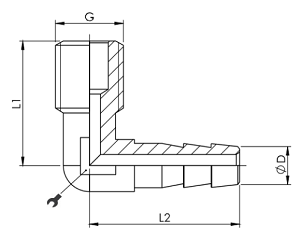

L1: 19 mm
L2: 22,5 mm
L3: 9 mm
Tuleja kątowa na wąż 7 z gwintem zew. 1/8" walcowym BSPP
Symbol: GL 1807
Rozmiar gwintu: 1/8"
Rozmiar przewodu: 7
Ciśnienie robocze maksymalne: 150 bar
Temperatura robocza: Od -20°C do +80°C
Klucz: 10
L1: 19 mm
L2: 22,5 mm
L3: 9 mm
Tuleja kątowa na wąż 8 z gwintem zew. 1/8" walcowym BSPP
Symbol: GL 1808
Rozmiar gwintu: 1/8"
Rozmiar przewodu: 8
Ciśnienie robocze maksymalne: 150 bar
Temperatura robocza: Od -20°C do +80°C
Klucz: 11
L1: 20 mm
L2: 24 mm
L3: 8 mm
Tuleja kątowa na wąż 9 z gwintem zew. 1/8" walcowym BSPP
Symbol: GL 1809
Rozmiar gwintu: 1/8"
Rozmiar przewodu: 9
Ciśnienie robocze maksymalne: 150 bar
Temperatura robocza: Od -20°C do +80°C
Klucz: 13
L1: 19 mm
L2: 25 mm
L3: 8 mm
Tuleja kątowa na wąż 6 z gwintem zew. 1/4" walcowym BSPP
Symbol: GL 1406
Rozmiar gwintu: 1/4"
Rozmiar przewodu: 6
Ciśnienie robocze maksymalne: 100 bar
Temperatura robocza: Od -20°C do +80°C
Klucz: 10
L1: 22 mm
L2: 22,5 mm
L3: 11 mm
Tuleja kątowa na wąż 7 z gwintem zew. 1/4" walcowym BSPP
Symbol: GL 1407
Rozmiar gwintu: 1/4"
Rozmiar przewodu: 7
Ciśnienie robocze maksymalne: 100 bar
Temperatura robocza: Od -20°C do +80°C
Klucz: 10
L1: 22 mm
L2: 22,5 mm
L3: 11 mm
Tuleja kątowa na wąż 8 z gwintem zew. 1/4" walcowym BSPP
Symbol: GL 1408
Rozmiar gwintu: 1/4"
Rozmiar przewodu: 8
Ciśnienie robocze maksymalne: 100 bar
Temperatura robocza: Od -20°C do +80°C
Klucz: 11
L1: 22 mm
L2: 24 mm
L3: 11 mm
Tuleja kątowa na wąż 9 z gwintem zew. 1/4" walcowym BSPP
Symbol: GL 1409
Rozmiar gwintu: 1/4"
Rozmiar przewodu: 9
Ciśnienie robocze maksymalne: 100 bar
Temperatura robocza: Od -20°C do +80°C
Klucz: 13
L1: 25 mm
L2: 27 mm
L3: 11 mm
Tuleja kątowa na wąż 11 z gwintem zew. 1/4" walcowym BSPP
Symbol: GL 1411
Rozmiar gwintu: 1/4"
Rozmiar przewodu: 11
Ciśnienie robocze maksymalne: 100 bar
Temperatura robocza: Od -20°C do +80°C
Klucz: 13
L1: 25 mm
L2: 27 mm
L3: 11 mm
